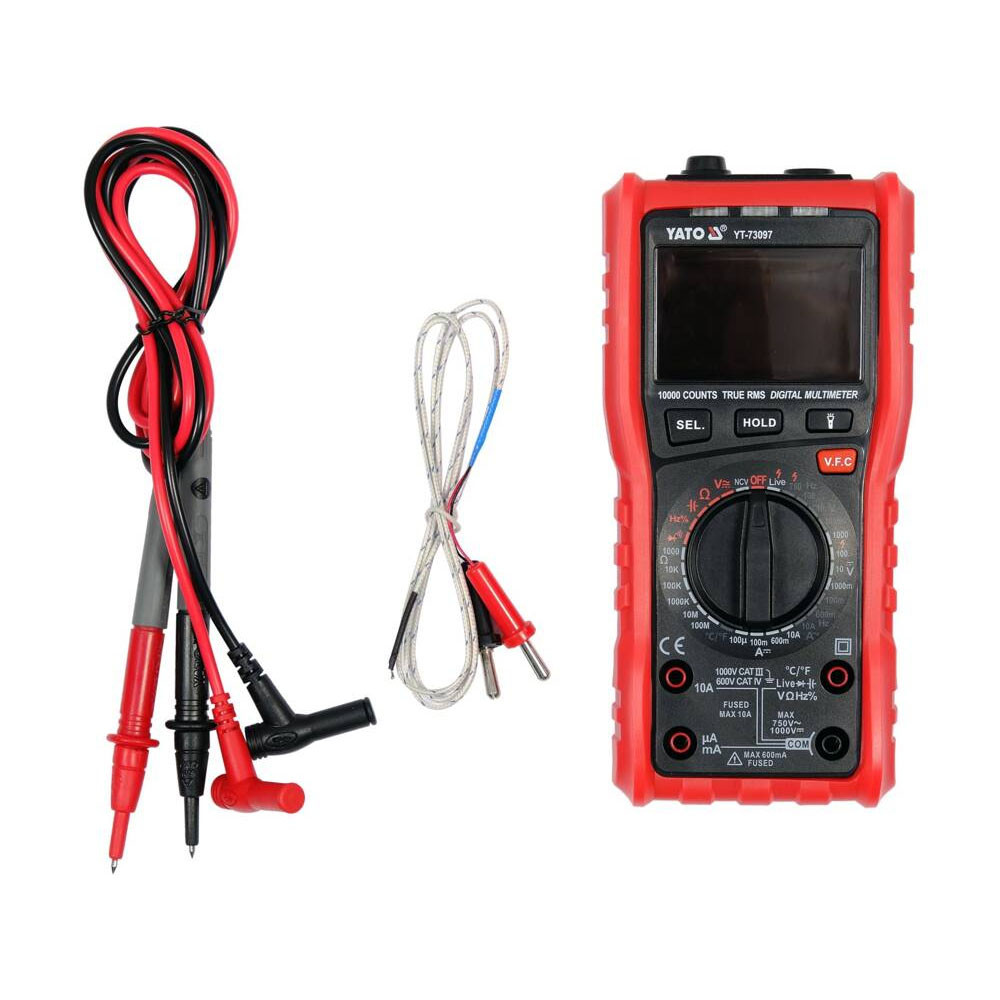

Мультиметр TRUE RMS Z електричних параметрів з LCD-цифровим діапазоном 9999 Yato YT-73097

Мультиметр TRUE RMS Z електричних параметрів з LCD-цифровим діапазоном 9999 Yato YT-73097

Опис:

• Універсальний мультиметр YT-73097 з функцією TRUE RMS унікальної конструкції з автоматичним і ручним діапазоном вимірювання. Він дає змогу виконувати базові та розширені вимірювання електричних величин.
• Великий багатофункціональний РК-дисплей дає змогу в деяких режимах вимірювання відображати одночасно два значення, наприклад, напругу і частоту від мережевої розетки.
• Корпус оснащений червоним гумовим чохлом з відведеними місцями для вимірювальних щупів, завдяки чому прилад не вислизає з рук і зводить до мінімуму ризик ушкодження при падінні.
• Сучасний дизайн плати і спеціальне програмне забезпечення означають не тільки швидкість, точність і повторюваність показань, а й підвищений рівень безпеки, про що свідчить отримання сертифіката CAT IV до 600В.

Основні вимірювання:

• Вимірювання напруги змінного струму: 0-750 В змінного струму, TRUE RMS + VFC.
• Вимірювання напруги постійного струму: 0-1000 В постійного струму.
• Вимірювання змінного струму: змінний струм 0-10 А, TRUE RMS.
• Вимірювання постійного струму: 0-10 А постійного струму.
• Вимірювання опору: 0-99,99 МОм.
• Перевірка діодів: I F 1 мА, U R 3, 2 В.
• Перевірка цілісності ланцюга: 0-30 Ом.

Додаткові вимірювання:

• вимірювання ємності конденсатора: 0-99,99 мФ,
• вимірювання частоти: 0-9999 МГц,
• вимірювання коефіцієнта заповнення: 1-99%,
• вимірювання температури: від -20 до 1000°C,
• безконтактне виявлення змінної напруги: NCV.

Точність вимірювання:

Приклад визначення точності вимірювання змінної напруги. Розрахунки результату вимірювання: 235 В.

• Точність вимірювання вимірювача YT-73097 для цього діапазону становить: ±(1,0% + 5), роздільна здатність 0,1 В.
• Формула розрахунку похибки вимірювання: (результат вимірювання х 1,0%) + 5 х роздільна здатність.
• Розрахунок: (235 х 1,0%) + 5 х 0,1 = 2,35 + 0,5 = 2,85 В

Фактичний результат з урахуванням похибки вимірювання за показанням 235 В = 235±2,85 В.

• результат з урахуванням похибки вимірювання для вказівки вимірювання напруги постійного струму: 12 В = 12 ± 0,09 В.,
• результат з урахуванням похибки вимірювання для вказівки вимірювання змінного струму: 8 А = 8 ± 0,15 А.

Таблицю роздільної здатності та точності для цього вимірювання можна знайти в посібнику користувача.

Вбудовані функції:

• TRUE RMS - вимірювач із цією функцією відображає справжнє середньоквадратичне значення змінної напруги/струму. На відміну від вимірювачів середнього значення, пристрої з істинним середньоквадратичним значенням показують правильне значення не тільки для синусоїдальних сигналів, а й для синусоїдальних сигналів, спотворених, наприклад, вищими гармоніками, а також сигналів прямокутної або трикутної форми. Обов'язкова функція скрізь, де в схемі з'являються імпульсні джерела живлення, інверторні електроприводи, системи опалення, вентиляції та кондиціонування тощо.
• NCV - безконтактне виявлення змінної напруги індуктивним методом. Лічильник виявляє наявність напруги в ізольованому проводі за допомогою датчика NCV на передній панелі пристрою.
• LIVE - перевірка наявності фази за допомогою одного з вимірювальних щупів. Він дає змогу перевірити, в якому з отворів електричної розетки знаходиться фаза. Вставте вимірювальний щуп в отвір, якщо фаза буде виявлена, на дисплеї з'явиться слово LIVE.
• VFC - фільтр нижніх частот. Функція використовується, наприклад, під час вимірювання вихідної напруги контролера електродвигуна, який використовує зміну частоти і напруги для керування швидкістю двигуна (ЧРП-контролери). Після активації функції вимірювач фільтрує високочастотні перешкоди, наприклад, від ШІМ-сигналу, і залишає тільки низькочастотні. Завдяки цьому фільтр дає змогу точно виміряти ефективне значення напруги/струму, що протікає на двигун.
• АВТО - автоматичне регулювання діапазону вимірювання. Під час вимірювання невідомих величин за допомогою вимірювача з ручною зміною діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, який дає найточніший результат, - інакше ви ризикуєте пошкодити прилад. Однак у випадку з мультиметром з функцією АВТО достатньо виконати один вимір і мультиметр автоматично знайде оптимальний діапазон. Вимірювач YT-73097 має унікальну конструкцію, оскільки, крім автоматичних режимів вимірювання, він також пропонує вимірювання основних електричних величин у діапазонах, що встановлюються вручну за допомогою ручки, тим самим об'єднуючи переваги обох рішень. Якщо ми знаємо приблизне значення вимірювання і встановлюємо відповідний діапазон, ми виграємо у швидкості показань.
• SEL - зміна режиму вимірювання, наприклад, з вимірювання напруги змінного струму на постійну.
• HOLD - збереження поточного виміряного значення на дисплеї.
• ФАКЕЛ - На передній панелі пристрою розташований діод для освітлення робочої зони, який можна вмикати та вимикати цією кнопкою.

Додаткова інформація:

• РК-дисплей, максимальний відображуваний результат: 9999,
• звуковий і світловий сигнал при перевірці цілісності ланцюга на опір нижче 30 Ом,
• автоматичний режим перевірки діодів і цілісності ланцюгів. У цьому режимі лічильник сам визначає, чи має він справу з діодом або з низькоомним ланцюгом,
• можливість увімкнення перевірки діодів і продзвонки окремо за допомогою кнопки SEL, під час налаштування перевірки продзвонки відразу прозвучить зумер,
• до комплекту входять вимірювальні щупи довжиною 15 см,
• довжина кабелю зі щупами: 110 см,
• діаметр дроту з ізоляцією: 3,5 мм,
• конструкція із захистом від перевантаження і захисту для вимірювання струму і напруги,
• сигналізація перегорання запобіжника,
• сигнал тривоги, коли вимірювальний щуп вставлено не в те гніздо, наприклад, якщо після увімкнення лічильника ми налаштували його на вимірювання напруги і вставили вимірювальний щуп у гніздо вимірювання струму, то на дисплеї з'явиться слово LEAD,
• корпус з АБС-пластика,
• автоматичне вимкнення лічильника після 10 хвилин бездіяльності,
• індикатор низького заряду батареї,
• живлення: дві батарейки 1,5 В (АА).

Технічні характеристики YT-73097
