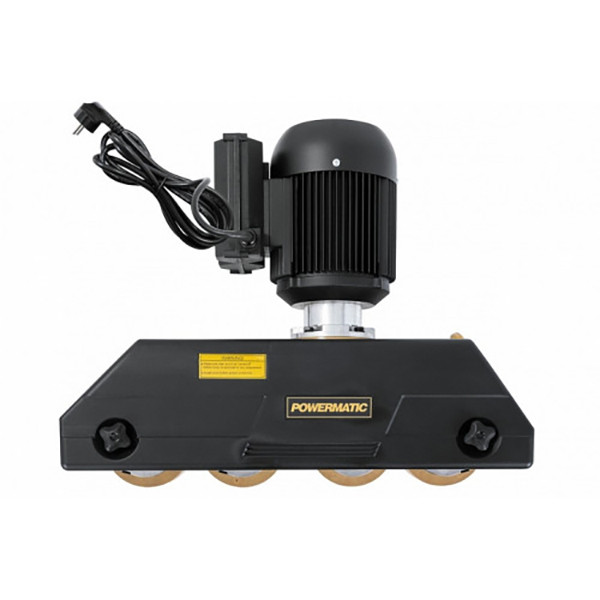

Пристрій автоподачі 230В (1.4(0.75) кВт) швидкість 4-20 (4шв) м/хв. 120х60мм POWERMATIC PF-41

Пристрій автоподачі 230В (1.4(0.75) кВт) швидкість 4-20 (4шв) м/хв. 120х60мм POWERMATIC PF-41

Пристрій автоподачі заготовок Powermatic PF-41 призначений для встановлення на деревообробні верстати різних типів. Найбільший ефект від їх застосування досягається в разі серійного оброблення довгих деталей на фрезерному та розпилювальному обладнанні.

Конструктивно автоподавач є незалежним від верстата і повністю автономним модулем, монтаж якого відносно нескладний і вимагає лише одного: прикрутити опорний майданчик до робочого столу верстата, скориставшись штатними отворами, якщо вони є, або просвердливши нові. Налаштування положення моторної частини здійснюють завдяки передбаченим ступеням свободи, причому деякі з них (підйом і виліт) мають ручний механічний привід, що полегшує переміщення.

Робоча частина пристрою має три або чотири (залежно від модифікації) ролики з поліуретановим покриттям; всі вони провідні і незалежно один від одного підпружинені (робочий хід близько 1,5 см). Швидкість їхнього обертання і, відповідно, подачі можна змінювати. Нижній і верхній діапазони регулювання перемикають перевстановленням шестерень у редукторі (ведуча і ведена міняються місцями). Процедура відносно довга, хоча й нескладна: зубчаста пара розташована відразу під кришкою і розташована консольно. У межах кожного з двох діапазонів передбачено ще одне перемикання, що виконується простим поворотом важеля на корпусі редуктора (однофазні модифікації) або круглого селектора на розпаєчній коробці (трифазні).

Автоподатчики Powermatic не тільки полегшують працю, виконуючи частину простої механічної роботи, а й сприяють підвищенню якості готової продукції, унеможливлюючи ривки і нерівномірність подачі. Важливий і аспект безпеки: відсутність людських рук у робочій зоні верстата значно знижує ризик травматизму.
Особливості:

• Перемикач реверсу.
• 2-ступінчасте регулювання швидкості перевстановленням зубчастих коліс.
• 2-ступінчасте регулювання швидкості перемиканням ступенів редуктора.
• Регулювання висоти обертовою рукояткою.
• Регулювання вильоту маховиком.
• Регулювання відносно горизонтальної колони повороту і повороту та нахилу механізму.
• Регулювання повороту щодо вертикальної колони.
• Колони, кронштейни, затискачі та інші несучі деталі з чавунного лиття.

Технічні характеристики PF-41
